Record Fast Eco

La porte Record Fast Eco, la porte souple rapide à enroulement vertical :

• Pour une utilisation intérieure
• Logistique standard et faible risque de contact
• Ecran souple maintenu par flexibles horizontaux dans les glissières verticales

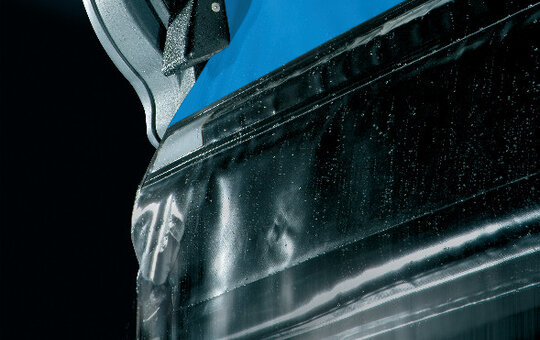

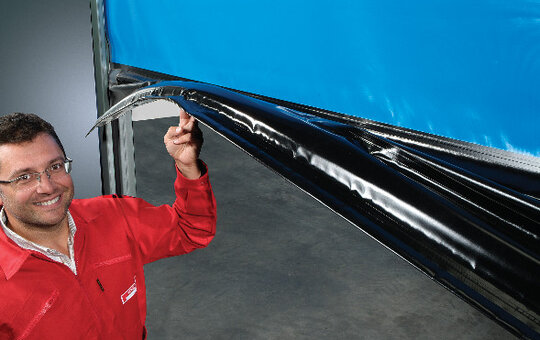

• Bord inférieur libre multisouple® sur 30 cm de haut et toute la largeur de la baie
• Structure et mécanisme en multi composites lisses hautes performances et inoxydables
• Proposée jusqu’à 3 x 3,5 m

Structure :

Deux montants verticaux aux formes arrondies avec surface lisse en multi composites intégrant : glissières, passages de câbles et liaisons hautes et basses

En partie supérieure des montants 2 blocs de liaison gauche et droit assurent l’ensemble des fonctions suivantes :

• Liaison à la cloison, à l’arbre d’enroulement, aux montants, au motoréducteur, aux fins de courses et au support des capots qui protègent la motorisation et le mécanisme
• Un arbre en multi composites sur lequel s’enroule l’écran est en prise directe côté motorisation, sur bague de roulement de l’autre

Eran souple :

• PVC souple épaisseur 80/100mm
• Trame polyester enduit de PVC sur chaque face avec traitement anti UV

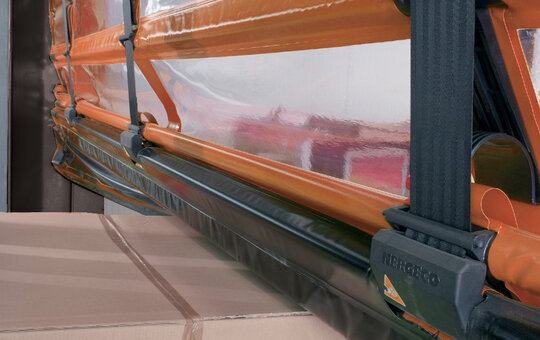

• Façonnage par bandes horizontales réunies par fourreaux horizontaux par soudures ne s’opposant pas à l’enroulement. A l’intérieur des fourreaux à intervalles réguliers de 750mm, sont incorporés des raidisseurs en composite

Etanchéité périphérique :

• En partie inférieure, écrasement de l’écran au sol par bourrelets guidés dans les glissières verticales
• Sur les côtés par maintien de l’écran dans les glissières étroites
• En hauteur par enroulement de l’écran sous un demi-capot en composite

Réinsertion de l'écran après un choc :

• Automatique au cycle suivant

Visibilité :

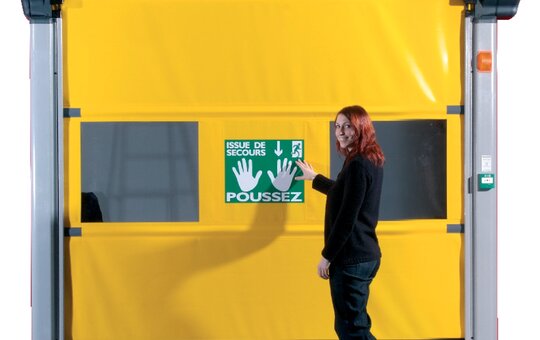

• Opaque ou 1 rangée de hublots

Couleurs des parties opaques :

• Dans la gamme de couleurs disponibles

Motorisation :

• Le motoréducteur est logé côté droit ou gauche sous un capot avec une fin de course intégrée au moteur en prise directe
• Vitesse d’ouverture et de fermeture 0,8 m/s

Automatisme :

• Le coffret de commande IP65, est placé du côté du montant coté moteur (soit à droite soit à gauche) de la porte
• Sur la face avant du coffret un interrupteur général arrêt d’urgence, un voyant sous tension, un voyant défaut, un bouton monté, un bouton descente
• La fermeture automatique après temporisation est réglable
• Un compteur de cycles y est intégré

Sécurité :

• 1 cellule émettrice réceptrice à 300 mm du sol avec un bord d’écran multi souple, léger, déformable, conforme à la norme EN 13 241-1.
• Si une des sécurités est sollicitée, la porte ne se ferme pas, si elle est en cours de fermeture, la porte se réouvre
• Signalisation des mouvements par 2 feux orange clignotants
• Remontage de secours par clé à cliquet sur le moteur
• Option : manivelle sous le moteur

Réglementation européenne :

• La porte Record Fast Eco a pour numéro de certification : P05 005, donné par le laboratoire notifié, CETIM.
• L’ensemble du dossier technique a aussi été préparé en collaboration avec l’organisme de contrôle indépendant SOCOTEC.
• Les déclarations de conformité CE sont envoyées avec chaque produit livré.
