Record Fast Emergency Exit
Portes rapides souples Record Fast version Emergency Exit - Porte double fonction, logistique et Issue de secours
La gamme Record Fast propose en plus de ses trois niveaux de finition pour s'accorder aux exigences de trafic et d'options de chaque projet, une version issue de secours qui a reçu l'homologation CO 48 de la Commission Centrale de Sécurité. Cette dernière version ajoute aux caractéristiques communes à toutes les portes rapides Record Fast une nouvelle fonction pour les cas d’urgence : sur simple pression de la main sur l'écran souple ou en cas de coupure volontaire ou non d'alimentation électrique, ou en cas de défaillance de l’un des organes de sécurité, la porte s'ouvre automatiquement, libérant l'accès aux couloirs de dégagement vers les issues de secours réglementaires. Jusqu'à 4 x 4 m.
Avis favorable du 4 Décembre 2008 de la Commission Centrale de Sécurité
La porte Record Fast Emergency exit, la porte souple rapide à enroulement vertical :
- Pour une utilisation intérieure
- Conçue pour une exploitation en logistique normale et pour offrir, en cas de besoin, un accès homologué CO48 aux couloirs de dégagement vers les issues de secours
- Ecran de type Eco (jusqu’à 3 x 3.5 m)
- Ecran de type Business (jusqu’à 3.5 x 4 m)
Structure :
Deux montants verticaux aux formes arrondies avec surface lisse en multi composites intégrant : glissières, passages de câbles et liaisons hautes et basses
En partie supérieure des montants 2 blocs de liaison gauche et droit assurent l’ensemble des fonctions suivantes :
- Liaison à la cloison, à l’arbre d’enroulement, aux montants, au motoréducteur, aux fins de courses et au support des capots qui protège la motorisation et le mécanisme
- Un arbre en multi composites sur lequel s’enroule l’écran est en prise directe côté motorisation, et sur palier avec enroulement de la sangle de contrepoids
Ecran souple :
- En PVC souple épaisseur 80/100mm
- Trame polyester enduit de PVC sur chaque face avec traitement anti UV
- Façonnage par bandes horizontales réunies par fourreaux horizontaux par soudures ne s’opposant pas à l’enroulement
- A l’intérieur des fourreaux à intervalles réguliers de 750 mm (500 mm en version Privilège) sont incorporés des raidisseurs en composite.
Etanchéité périphérique :

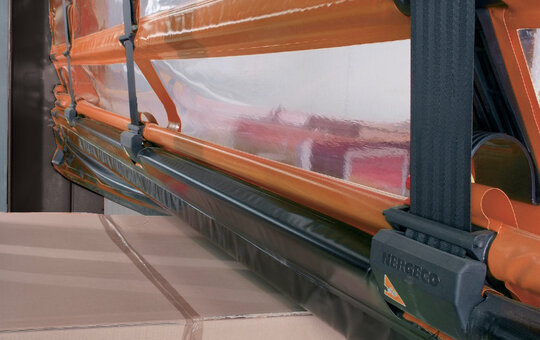

- En partie inférieure, écrasement de l’écran au sol par bourrelets guidés dans les glissières verticales
- Sur les côtés par maintien de l’écran dans les glissières étroites
- En hauteur par enroulement de l’écran à l’intérieur d’un capot enveloppant en composite
Réinsertion de l'écran après un choc :
- Automatique au cycle suivant
Visibilité :

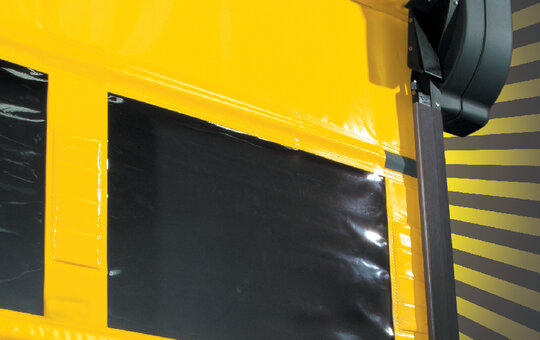

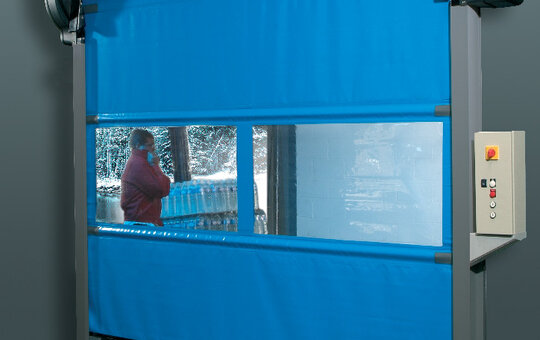

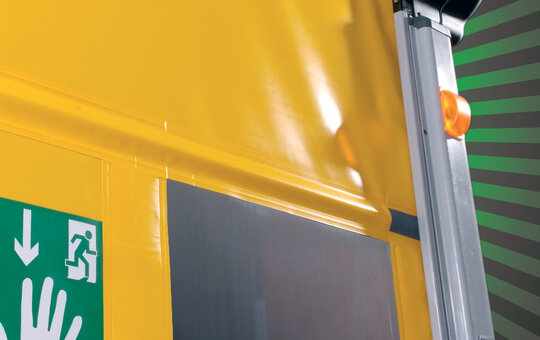

- 1 rangée de hublots avec pictogramme Issue de Secours au centre
- Option : 2 rangées/maxi hublots (suivant hauteur libre)
Couleurs des parties opaques :
- Dans la gamme traitée M2 des couleurs standards disponibles
Motorisation :
- Le motoréducteur est logé côté droit ou gauche sous un capot avec une fin de course intégrée au moteur en prise directe
- Vitesse d’ouverture et de fermeture 0,8 m/s
Automatisme :
- Le coffret de commande IP65, est placé sur un côté de la porte, du côté moteur de préférence (soit à droite soit à gauche)
- Sur la face avant du coffret un interrupteur général arrêt d’urgence, un voyant sous tension, un voyant défaut, un bouton montée, un bouton descente, un interrupteur à clé de réarmement IS
- La fermeture automatique après temporisation est réglable
- Un compteur de cycles y est intégré.
Sécurité :
- Une cellule émettrice réceptrice et un bord d’écran souple, léger, déformable avec détection de contact intégrée
- Si une des sécurités est sollicitée, la porte ne se ferme pas, si elle est en cours de fermeture, la porte se réouvre
- Signalisation des mouvements par deux feux orange clignotants
- Ouverture de secours par système de contrepoids et de frein à rupture de courant, (conforme à l’avis favorable du 4 Décembre 2008 de la Commission Centrale de Sécurité.) et par boîtier vert IS
Détection d'ouverture :
- Face et arrière traverse
Réglementation européenne :
- La porte souple Record Fast Emergency Exit a pour numéro de certification : P05 005, donné par le laboratoire notifié, CETIM
- L’ensemble du dossier technique a aussi été préparé en collaboration avec l’organisme de contrôle indépendant SOCOTEC
- Les déclarations de conformité CE sont envoyées avec chaque produit livré
Descriptif fonction "Issue de secours", suivant avis favorable de la Commission Centrale de Sécurité :
- Elle est équipée d’un système automatique d’ouverture de secours par contrepoids.
- En fonctionnement normal, le contrepoids navigue à l’intérieur d’une enceinte close et sécurisée servant aussi de montant pour la porte, c’est une énergie mécanique intrinsèque.

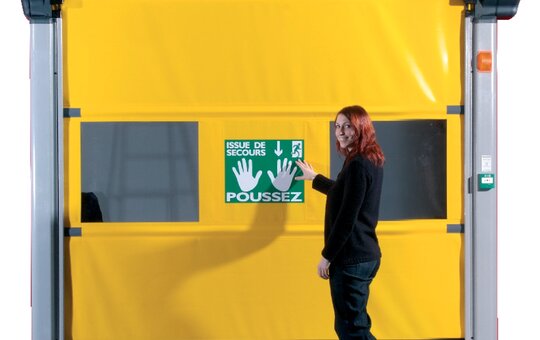

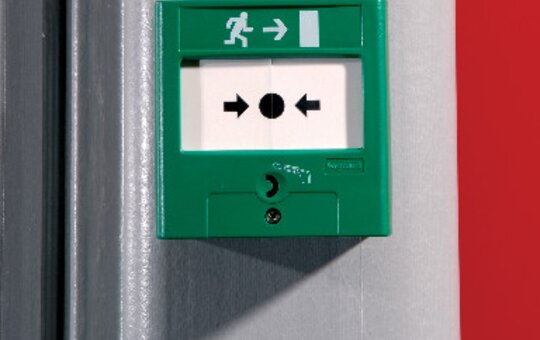

- Lors d’un fonctionnement en mode « secours » (ex : coupure de courant, alerte incendie (CMSI) ou action sur le bouton IS Vert situé sur le montant droit ou gauche de la porte coté aire de vente) le frein du moteur est automatiquement libéré laissant redescendre le contrepoids, il fait enrouler l’écran sur son arbre, libérant entièrement la largeur de la baie qui est ainsi totalement libre pour l’évacuation.
- Ce système de secours est contrôlé en permanence par un contact de rupture de sangle avec voyant de signalisation « DEFAUT» sur le coffret électrique ; si la sangle vient à se couper, la porte s’ouvre et reste en position ouverte, seuls le remplacement de la sangle et le réarmement du coffret électrique permettent la remise en fonctionnement de la porte.
- De plus, si aucun des modes de fonctionnement de type « secours » n’est activé, mais qu’une personne ou plusieurs personnes viennent à pousser sur le pictogramme ou sur l’écran entre 800 et 1800 mm du sol, celui ci s’arrondit et vient couper un plan de détection créé par le faisceau de deux cellules de sécurité, situé du côté couloir issue de secours.

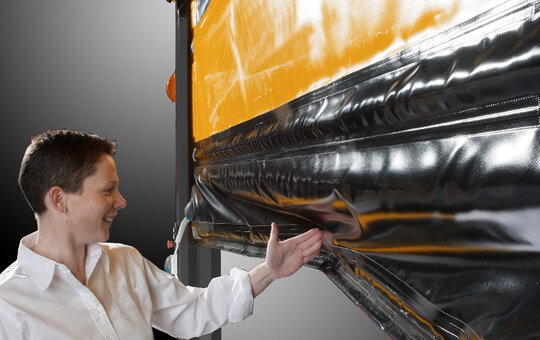

- Du fait de la flexibilité de l’écran, celui-ci s’ouvre, même si une personne est en contact contre l’écran, en effet, il s’efface et s’enroule, il reste alors en position ouverte jusqu’au réarmement et remise en mode Automatique depuis le coffret.
